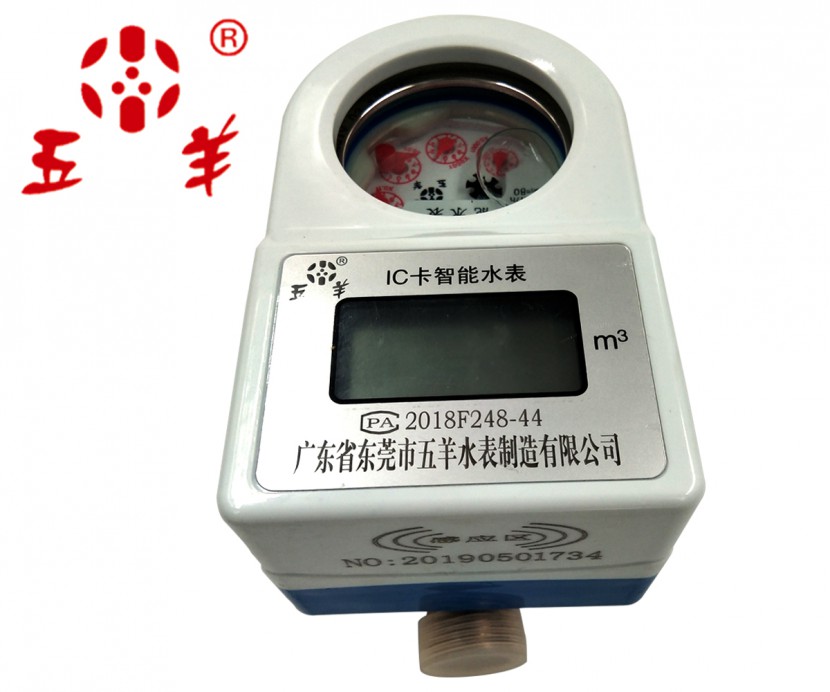

一、五羊IC卡智能水表產品簡介

LXS-IC卡飲用水冷水水表符合標準GB/T 778. 1～3-2007、行業

標準CJ/T 133-2012、CJ 266-2008，出廠檢驗依據檢定規程JJG 162-2009。

1．五羊IC卡智能水表工作原理及組成

五羊IC卡智能水表是我公司新開發的高科技機電一體化智能水表，以先進的微電腦控制技術為核心、射頻卡技術為信息傳遞媒介而構成的高智能化儀表。它集預付費、自動計量、狀態報警及防止不正當使用等功能于一體；具有計量準確、性能可靠、結構緊湊合理等特點。

該儀表以旋翼式水表為基表，加裝了新型的低功耗、輸出扭矩大的無壓

損電機控制閥門、微電腦控制器。采用先進邏輯加密技術，實行一表一卡，

保證了用戶數據安全及可靠。該產品的使用徹底改變了傳統的用水模式，由

“先用水、后交費”改變?yōu)椤跋冉毁M(fèi)、后用水”，極大地方便了小區物業管理

部門和水資源管部門的工作。

2．五羊IC卡智能水表主要特點：

●預付費功能：  用戶先買水后使用，欠費關閥停水。

●一卡通功能：一張卡實現電表、氣表及水表的控制。

●顯示同步功能：液晶顯示和機械部分顯示同步，即使電路有故障液晶不能

顯示，也可參照機械顯示。

●提示報謦功能：電池欠壓、可用水量不足、強磁干擾及其他故障信息，在

液晶上會提示報警。

●數據上傳功能：  用戶每次買水，會把相關信息帶回管理系統，讓管理方

了解用戶的使水情況及表的狀態。

●閥門自維護功能：閥門定時旋轉，及時清掉閥門水垢，保證閥門的靈活性。

●防囤水功能：    通過軟件可靈活設置充值下限，防止用戶囤水。

●防滴水功能：    配合防滴水基表，實現防滴水功能。

●黑名單查詢：    長時間不來買水用戶可列入黑名單，督察用戶用水情況。

●更換電池方便：水表底側有專門設計更換電池的蓋子，更換電池特別方便，

批量換電池不再是管水部門的難題。

●“泡水”功能：  產品在工藝上采用了整體密封防水工藝，因此可工作在

潮濕環境或短期泡水的情況下。

二、五羊IC卡智能水表主要技術參數:

三．五羊IC卡智能水表用戶使用操作說明

1、液晶顯示說明

液晶顯示內容如下圖所示：

顯示容量為七位整數和一位小數，十五種狀態顯示。意義如下：

2．本系列產品有單一水價和階梯水價兩類產品，以實物為準。面板上為“元”

的為階梯水價水表，顯示為“m3”為單一水價水表。單一水價表液晶常顯“余

量”一屏，階梯水價的液晶屏輪番顯示5屏，分別是“余量’’、“累計’’、“年月日”、  “時間”、  “用戶號”。

3. 購水過程：在購水前，先由售水管理部門對水表的參數（報警水量等）進行設置。用戶持射頻卡（即“用戶卡”）到指定的售水部門充值購水，然后將已充值的射頻卡輸入射頻卡飲用水冷水水表進行充值，當聽到“嘀”一聲蜂鳴后，說明用戶購買的水量已輸入水表中，充值完畢水表會顯示工作狀態和充值金額或水量，顯示完畢后后將射頻卡移開，妥善保管，以備下次購水。以后每次購水，先往表里插（刷）一次再去充值。

4．以下幾種情況，水表閥門將會關閉，請按照以下說明進行處理：

(1) 剩余水量達到設置的報警量時，屏幕顯示“閥關”。刷用戶卡即可

打開閥門，繼續用水直到關閥量。建議刷卡后盡快購水。

(2) 剩余水量達到設置的量時（一般為O），屏幕顯示“閥關”，此時刷

用戶卡不能再打開閥門，只有重新購水并刷卡后才可打開閥門。

(3) 當水表受到外界的強磁干擾時，屏幕顯示“異常”  “02”并且關

閉閥門，當外界干擾消除后再刷用戶卡即可打開閥門。

(4) 當水表檢測到電池欠壓時，屏幕顯示“缺電”并關閉閥門，請及時

與管理部門聯系，請勿擅自拆裝。

(5) 若因其他原因閥門關閉時，請檢查剩余水量并向水表中刷一次用戶

卡，看是否能打開閥門，若不能打開且剩余水量大于關閥量，請及時

與管理部門聯系，請勿擅自拆裝。

5．水表根據售水部門設定的水價，實時計費、定期結算。結算后當前用水量

歸零，總用水量實時累積。

6．射頻卡水表采用一表一卡的工作方式。射頻卡可以反復使用，購水時必須

攜帶。射頻卡如果丟失或損壞，請到售水部門重新申請補卡。

四、五羊IC卡智能水表安裝使用說明

4.1、安裝

l新裝管道務必把管道內沙子、泥沙、麻絲等雜物沖洗干凈后方可裝表，以免造成水表故障。

2選用水表規格應以常用流量為宜，不能單憑管道口徑來確定水表的口徑。水表不宜通入帶有腐蝕性的液體，且冷水表禁止通入熱水。

3水表安裝時表殼上的箭頭方向必須與水流方向一致。水表安裝位置應能避免暴曬，且便于拆卸和觀察的場所，寒冬季節應采取保溫措施。

4鍋爐進水端安裝水表時必須裝回止閥，防止熱水和蒸汽回流損壞水表。

5水表上方嚴禁擱置任何物品。注意防潮、防濕、嚴禁水滴滲入水表控制器內損壞控制系統影響用戶正常使用。

6水表安裝時，注意水表的連接長度，當兩端管路間距超過水表連接長度時，應修正管路間距，滿足水表連接長度，否則間距過大強行安裝將造成水表連接螺紋端斷裂或管接頭斷裂以及連接螺母的損壞；若水表的兩端管路不在同一軸線上，應通過其它途徑來修正管路在同一軸絨上，滿足水表的安裝尺寸。

7．為計量準確，水龍頭應高于水表。

8、水表不應直接與主管道連接，水表與管道間應通過連接管、密封墊圈、連接螺母連接，拆裝時，切不可用力硬扳，以免扭壞表殼。

9、安裝具有節水功能的水表時，在進水口一定要用配套專用管接頭，以減少水壓波動引起的水表自轉現象。

10.由于未嚴格按照安裝注意事項進行安裝，造成水表或其配件的損壞，一切損失由安裝者自負。

五、外形尺寸

六、射頻卡表的維護

l．長期使用后，雜物堵塞或零件磨損等原因引起誤差，須檢修后使用。水表

上的鉛封用戶不得啟動，發現不正常現象應通知自來水公司或房產物業公司

檢修。

2.卡表安裝使用后，應定期巡回檢查表的運行情況和電池電壓是否正常。

3．卡表運行幾年后，當顯示屏顯示數據不清晰，可能是電池的電量不足，應

立即由專門技術人員更換電池。

4．如發現LED（液晶顯示屏）顯示亂碼或異常符號標志，請與售水部門聯系。

5．卡表屬于計量器具，必須按照國家標準對卡表進行定期檢定，并在檢定時

更換電池。
